Con este proyecto nos propusimos demostrar que es posible recorrer todo ese flujo de trabajo utilizando equipos y software sorprendentemente accesibles, obteniendo una réplica funcional de un componente mecánico y evaluando, con datos objetivos, la precisión alcanzada durante todo el proceso.
Del aluminio
al modelo digital
Todo comenzó con un pequeño componente mecanizado en aluminio.
El primer paso consistió en digitalizar la pieza mediante el escáner 3D Raptor Pro de Creality, propiedad de PrinCo 3D. Gracias a su elevada resolución fue posible capturar con precisión tanto las superficies planas como los radios, chaflanes y orificios que definen la geometría de la pieza.
El resultado fue una malla tridimensional extremadamente detallada que serviría como base para el resto del proyecto.
Ingeniería inversa
con software libre
Una malla 3D representa la geometría de una pieza, pero no permite modificarla fácilmente ni fabricar nuevos componentes mediante procesos de ingeniería convencionales.
Por ello, el siguiente paso fue realizar la ingeniería inversa completa del componente utilizando FreeCAD, un potente software CAD totalmente gratuito y de código abierto.
A partir de la nube de puntos y la malla obtenida durante el escaneado, reconstruí un modelo paramétrico sólido que reproduce fielmente la pieza original. De esta forma, el componente vuelve a convertirse en un diseño editable, preparado para ser modificado, optimizado o fabricado tantas veces como sea necesario.
¿Es realmente
igual al original?
Una vez finalizado el modelo CAD llegó el momento de comprobar su precisión.
Para ello utilicé CloudCompare, una de las herramientas de análisis de mallas más utilizadas dentro del mundo de la ingeniería y también completamente gratuita.
Mediante un análisis de desviaciones (color mapping), comparé el sólido generado en FreeCAD con la malla original obtenida mediante el escáner 3D.
El resultado confirmó que la reconstrucción paramétrica reproduce con gran fidelidad la geometría del componente original, validando el proceso completo de ingeniería inversa antes incluso de fabricar la pieza.
Del modelo CAD
a la pieza física
Con el modelo validado era el momento de volver al mundo real.
El sólido fue fabricado mediante tecnología FDM utilizando una Bambu Lab P2S, también propiedad de PrinCo 3D, empleando PLA técnico para obtener una réplica completamente funcional del componente.
Aunque la fabricación aditiva presenta limitaciones propias del proceso —como la deposición por capas o la contracción del material—, la calidad superficial y la precisión dimensional obtenidas fueron realmente sorprendentes.
Validación dimensional:
la prueba definitiva
La fase final del estudio consistió en responder una pregunta muy sencilla:
¿Hasta qué punto la pieza impresa reproduce el modelo CAD?
Para responderla, la réplica fabricada volvió a escanearse con el Raptor Pro y se comparó nuevamente con el modelo sólido mediante CloudCompare.
Los mapas de desviación muestran un comportamiento extraordinariamente homogéneo en prácticamente toda la superficie de la pieza.
Los resultados hablan por sí solos:
- Desviación media: 0,068 mm
- Desviación máxima: +0,314 mm
Unos valores realmente bajos para una pieza fabricada mediante tecnología FDM y que demuestran el enorme nivel de precisión que pueden alcanzar los equipos actuales cuando todo el flujo de trabajo está correctamente planteado.
Ingeniería inversa
al alcance de todos

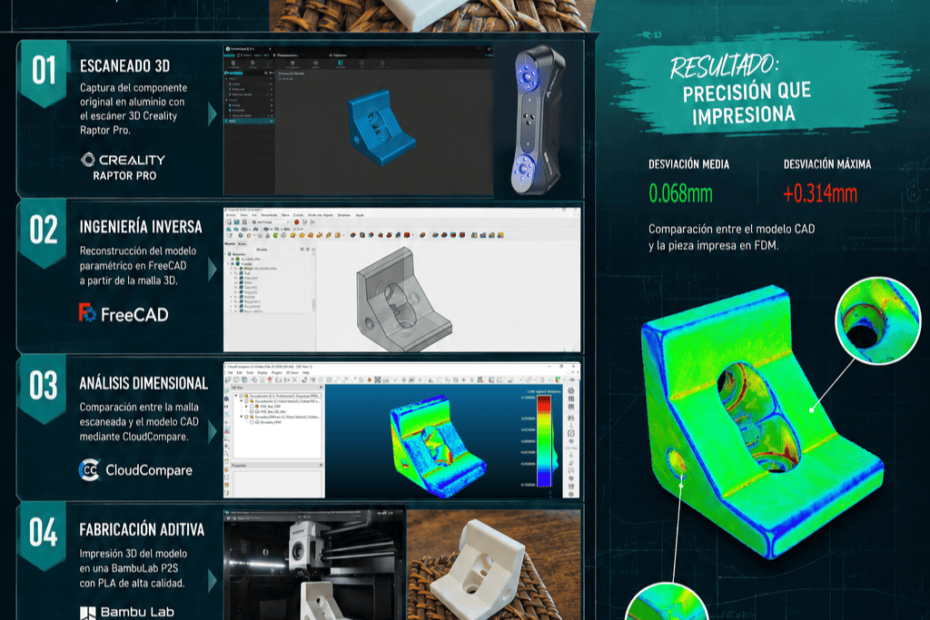

Uno de los aspectos más interesantes de este proyecto es que prácticamente todo el flujo de trabajo se ha realizado utilizando herramientas de coste contenido o incluso completamente gratuitas.
- Escaneado 3D con Creality Raptor Pro.
- Ingeniería inversa mediante FreeCAD.
- Análisis dimensional con CloudCompare.
- Fabricación aditiva en una Bambu Lab P2S.
Hace apenas unos años, un estudio de este tipo requería inversiones de decenas de miles de euros en equipos y licencias de software. Hoy es posible obtener resultados sorprendentemente profesionales utilizando soluciones mucho más asequibles.
Resultados Concluyentes
Al Alcance de Todos
Este proyecto demuestra que la impresión 3D no consiste únicamente en fabricar objetos, sino en integrar un flujo completo de trabajo basado en digitalización 3D, ingeniería inversa, fabricación aditiva y metrología.
El resultado no es solo una réplica funcional del componente original, sino la validación objetiva de todo el proceso mediante análisis dimensional. Una forma de trabajar que abre la puerta a la reproducción de componentes, la recuperación de piezas descatalogadas, el rediseño de elementos mecánicos y el desarrollo de nuevos productos sin necesidad de realizar grandes inversiones.
Porque la ingeniería del futuro no depende únicamente de disponer del mejor equipo, sino de saber combinar las herramientas adecuadas para transformar un objeto físico en conocimiento digital… y devolverlo de nuevo a la realidad con precisión.
